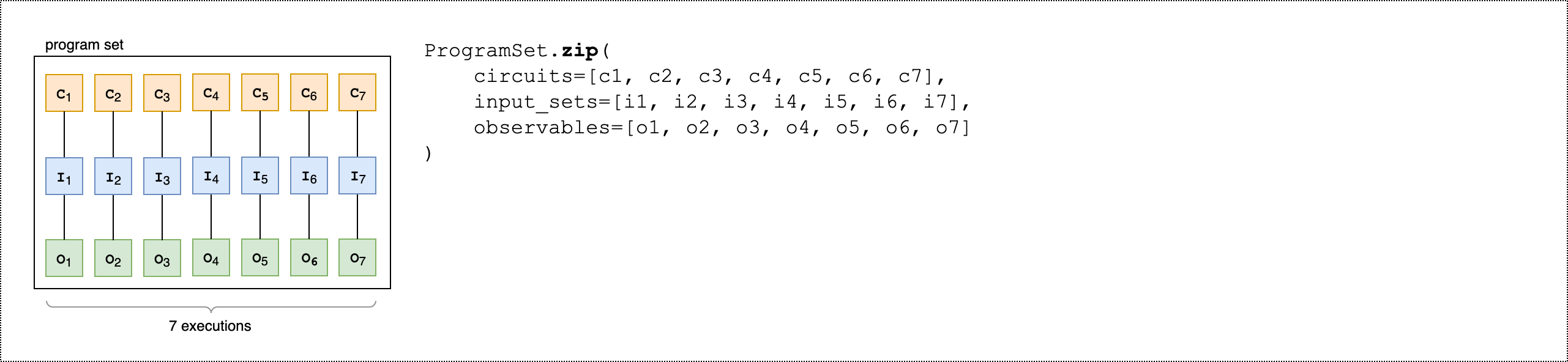

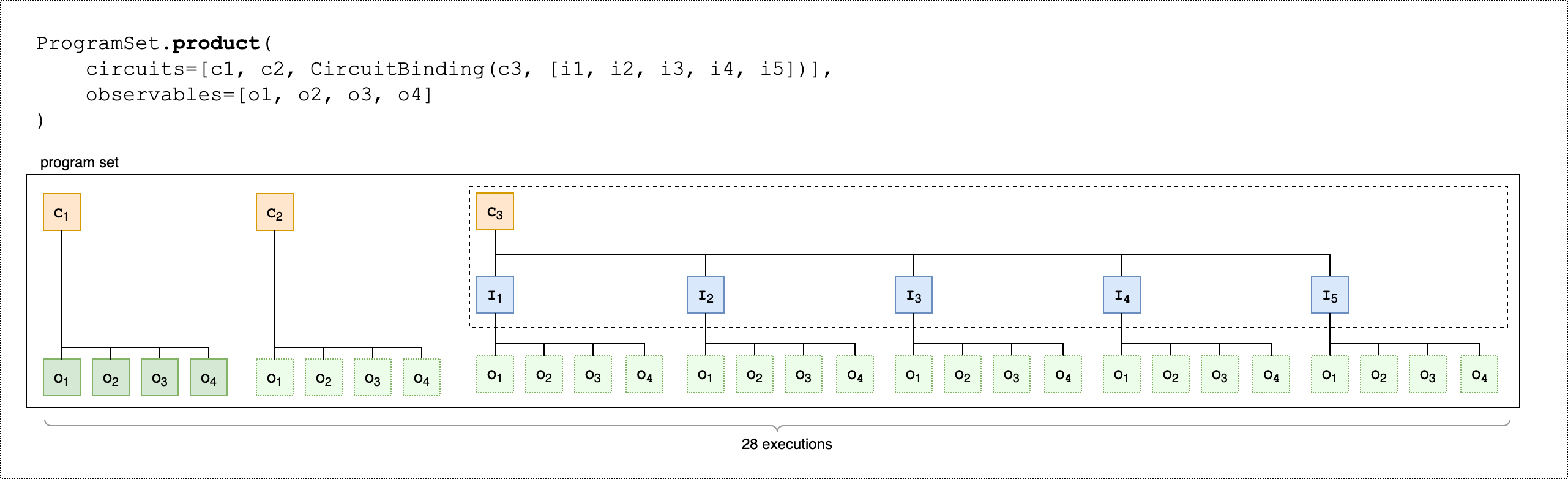

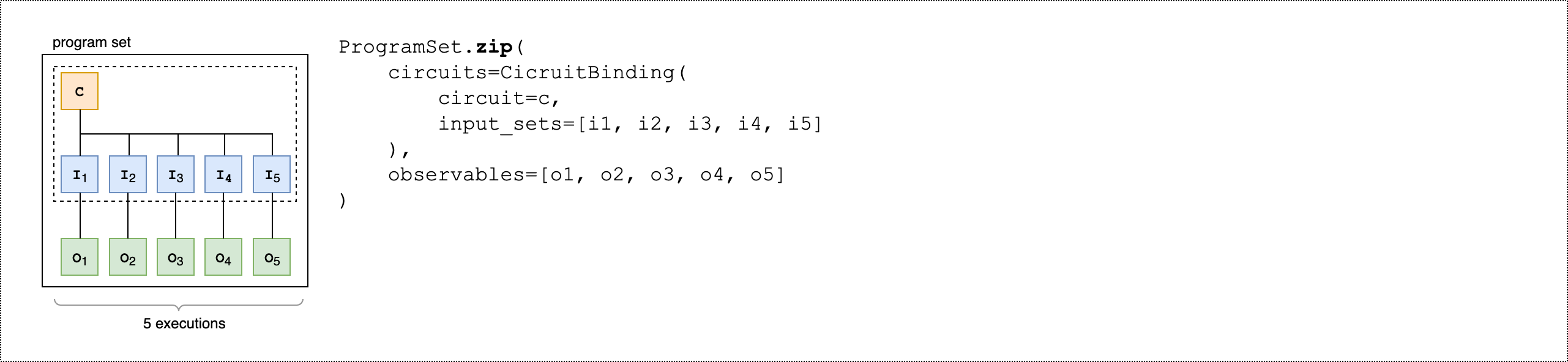

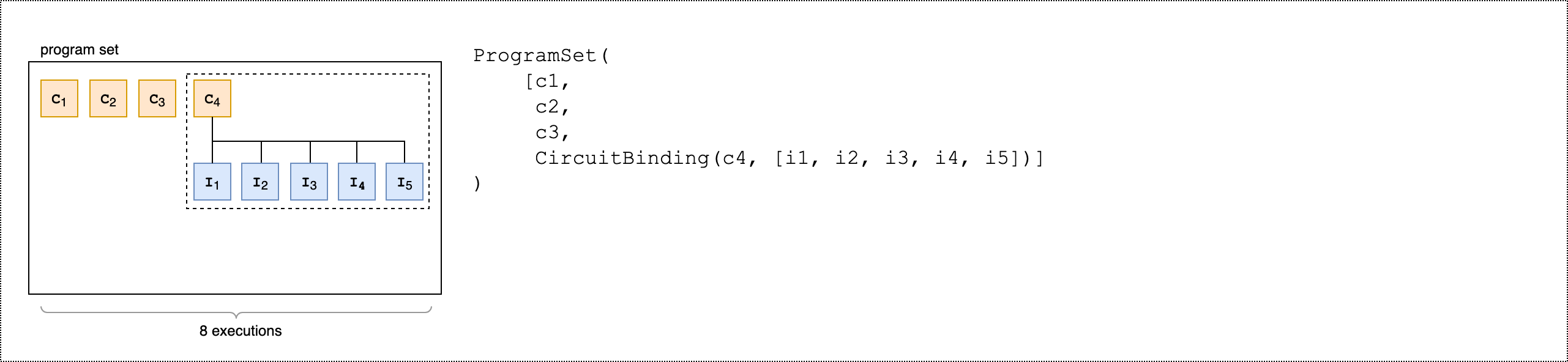

게이트 및 회로
양자 게이트 및 회로는 Amazon Braket Python SDK의 braket.circuitsCircuit().
예: 회로 정의
이 예제는 표준, 단일 쿼트 Hadamard 게이트 및 2쿼트 CNOT 게이트로 구성된 4개qubits(q0, q1q2, 및 레이블 지정q3)의 샘플 회로를 정의하는 것으로 시작됩니다. 다음 예제와 같이 print 함수를 호출하여이 회로를 시각화할 수 있습니다.
# import the circuit module from braket.circuits import Circuit # define circuit with 4 qubits my_circuit = Circuit().h(range(4)).cnot(control=0, target=2).cnot(control=1, target=3) print(my_circuit)
T : |0| 1 | q0 : -H-C--- | q1 : -H-|-C- | | q2 : -H-X-|- | q3 : -H---X- T : |0| 1 |
예: 파라미터화된 회로 정의
이 예제에서는 자유 파라미터에 의존하는 게이트가 있는 회로를 정의합니다. 이러한 파라미터의 값을 지정하여 새 회로를 생성하거나, 회로를 제출할 때 특정 디바이스에서 양자 작업으로 실행할 수 있습니다.
from braket.circuits import Circuit, FreeParameter #define a FreeParameter to represent the angle of a gate alpha = FreeParameter("alpha") #define a circuit with three qubits my_circuit = Circuit().h(range(3)).cnot(control=0, target=2).rx(0, alpha).rx(1, alpha) print(my_circuit)
다음과 같이 각 파라미터의 값을 지정하는 단일float(모든 자유 파라미터가 취하는 값) 또는 키워드 인수를 회로에 제공하여 파라미터화되지 않은 새 회로를 파라미터화 회로에서 생성할 수 있습니다.
my_fixed_circuit = my_circuit(1.2) my_fixed_circuit = my_circuit(alpha=1.2)
my_circuit는 수정되지 않으므로 이를 사용하여 고정된 파라미터 값으로 많은 새 회로를 인스턴스화할 수 있습니다.
예: 회로의 게이트 수정
다음 예제에서는 제어 및 전력 수정자를 사용하는 게이트가 있는 회로를 정의합니다. 이러한 수정 사항을 사용하여 제어된 게이트와 같은 새 Ry 게이트를 생성할 수 있습니다.
from braket.circuits import Circuit # Create a bell circuit with a controlled x gate my_circuit = Circuit().h(0).x(control=0, target=1) # Add a multi-controlled Ry gate of angle .13 my_circuit.ry(angle=.13, target=2, control=(0, 1)) # Add a 1/5 root of X gate my_circuit.x(0, power=1/5) print(my_circuit)
게이트 수정자는 로컬 시뮬레이터에서만 지원됩니다.
예: 사용 가능한 모든 게이트 보기
다음 예제에서는 Amazon Braket에서 사용 가능한 모든 게이트를 보는 방법을 보여줍니다.
from braket.circuits import Gate # print all available gates in Amazon Braket gate_set = [attr for attr in dir(Gate) if attr[0].isupper()] print(gate_set)
이 코드의 출력에는 모든 게이트가 나열됩니다.
['CCNot', 'CNot', 'CPhaseShift', 'CPhaseShift00', 'CPhaseShift01', 'CPhaseShift10', 'CSwap', 'CV', 'CY', 'CZ', 'ECR', 'GPi', 'GPi2', 'H', 'I', 'ISwap', 'MS', 'PSwap', 'PhaseShift', 'PulseGate', 'Rx', 'Ry', 'Rz', 'S', 'Si', 'Swap', 'T', 'Ti', 'Unitary', 'V', 'Vi', 'X', 'XX', 'XY', 'Y', 'YY', 'Z', 'ZZ']
이러한 게이트는 해당 유형의 회로에 대한 메서드를 호출하여 회로에 추가할 수 있습니다. 예를 들어 circ.h(0)를 호출하여 첫 번째에 하다마드 게이트를 추가합니다qubit.
참고
게이트가 제자리에 추가되고 다음 예제에서는 이전 예제에 나열된 모든 게이트를 동일한 회로에 추가합니다.
circ = Circuit() # toffoli gate with q0, q1 the control qubits and q2 the target. circ.ccnot(0, 1, 2) # cnot gate circ.cnot(0, 1) # controlled-phase gate that phases the |11> state, cphaseshift(phi) = diag((1,1,1,exp(1j*phi))), where phi=0.15 in the examples below circ.cphaseshift(0, 1, 0.15) # controlled-phase gate that phases the |00> state, cphaseshift00(phi) = diag([exp(1j*phi),1,1,1]) circ.cphaseshift00(0, 1, 0.15) # controlled-phase gate that phases the |01> state, cphaseshift01(phi) = diag([1,exp(1j*phi),1,1]) circ.cphaseshift01(0, 1, 0.15) # controlled-phase gate that phases the |10> state, cphaseshift10(phi) = diag([1,1,exp(1j*phi),1]) circ.cphaseshift10(0, 1, 0.15) # controlled swap gate circ.cswap(0, 1, 2) # swap gate circ.swap(0,1) # phaseshift(phi)= diag([1,exp(1j*phi)]) circ.phaseshift(0,0.15) # controlled Y gate circ.cy(0, 1) # controlled phase gate circ.cz(0, 1) # Echoed cross-resonance gate applied to q0, q1 circ = Circuit().ecr(0,1) # X rotation with angle 0.15 circ.rx(0, 0.15) # Y rotation with angle 0.15 circ.ry(0, 0.15) # Z rotation with angle 0.15 circ.rz(0, 0.15) # Hadamard gates applied to q0, q1, q2 circ.h(range(3)) # identity gates applied to q0, q1, q2 circ.i([0, 1, 2]) # iswap gate, iswap = [[1,0,0,0],[0,0,1j,0],[0,1j,0,0],[0,0,0,1]] circ.iswap(0, 1) # pswap gate, PSWAP(phi) = [[1,0,0,0],[0,0,exp(1j*phi),0],[0,exp(1j*phi),0,0],[0,0,0,1]] circ.pswap(0, 1, 0.15) # X gate applied to q1, q2 circ.x([1, 2]) # Y gate applied to q1, q2 circ.y([1, 2]) # Z gate applied to q1, q2 circ.z([1, 2]) # S gate applied to q0, q1, q2 circ.s([0, 1, 2]) # conjugate transpose of S gate applied to q0, q1 circ.si([0, 1]) # T gate applied to q0, q1 circ.t([0, 1]) # conjugate transpose of T gate applied to q0, q1 circ.ti([0, 1]) # square root of not gate applied to q0, q1, q2 circ.v([0, 1, 2]) # conjugate transpose of square root of not gate applied to q0, q1, q2 circ.vi([0, 1, 2]) # exp(-iXX theta/2) circ.xx(0, 1, 0.15) # exp(i(XX+YY) theta/4), where theta=0.15 in the examples below circ.xy(0, 1, 0.15) # exp(-iYY theta/2) circ.yy(0, 1, 0.15) # exp(-iZZ theta/2) circ.zz(0, 1, 0.15) # IonQ native gate GPi with angle 0.15 applied to q0 circ.gpi(0, 0.15) # IonQ native gate GPi2 with angle 0.15 applied to q0 circ.gpi2(0, 0.15) # IonQ native gate MS with angles 0.15, 0.15, 0.15 applied to q0, q1 circ.ms(0, 1, 0.15, 0.15, 0.15)
사전 정의된 게이트 세트 외에도 자체 정의된 단일 게이트를 회로에 적용할 수도 있습니다. 이러한 게이트는 targets 파라미터에 의해 qubits 정의된에 적용되는 단일 쿼트 게이트(다음 소스 코드에 표시됨) 또는 다중 쿼트 게이트일 수 있습니다.
import numpy as np # apply a general unitary my_unitary = np.array([[0, 1],[1, 0]]) circ.unitary(matrix=my_unitary, targets=[0])
예: 기존 회로 확장
지침을 추가하여 기존 회로를 확장할 수 있습니다. Instruction는 양자 디바이스에서 수행할 양자 작업을 설명하는 양자 명령입니다. Instruction 연산자에는 유형의 객체Gate만 포함됩니다.
# import the Gate and Instruction modules from braket.circuits import Gate, Instruction # add instructions directly. circ = Circuit([Instruction(Gate.H(), 4), Instruction(Gate.CNot(), [4, 5])]) # or with add_instruction/add functions instr = Instruction(Gate.CNot(), [0, 1]) circ.add_instruction(instr) circ.add(instr) # specify where the circuit is appended circ.add_instruction(instr, target=[3, 4]) circ.add_instruction(instr, target_mapping={0: 3, 1: 4}) # print the instructions print(circ.instructions) # if there are multiple instructions, you can print them in a for loop for instr in circ.instructions: print(instr) # instructions can be copied new_instr = instr.copy() # appoint the instruction to target new_instr = instr.copy(target=[5]) new_instr = instr.copy(target_mapping={0: 5})
예: 각 디바이스가 지원하는 게이트 보기
시뮬레이터는 Braket SDK의 모든 게이트를 지원하지만 QPU 디바이스는 더 작은 하위 집합을 지원합니다. 디바이스 속성에서 디바이스의 지원되는 게이트를 찾을 수 있습니다. 다음은 IonQ 디바이스의 예제입니다.
# import the device module from braket.aws import AwsDevice device = AwsDevice("arn:aws:braket:us-east-1::device/qpu/ionq/Aria-1") # get device name device_name = device.name # show supportedQuantumOperations (supported gates for a device) device_operations = device.properties.dict()['action']['braket.ir.openqasm.program']['supportedOperations'] print('Quantum Gates supported by {}:\n {}'.format(device_name, device_operations))
Quantum Gates supported by the Aria-1 device: ['x', 'y', 'z', 'rx', 'ry', 'rz', 'h', 'cnot', 's', 'si', 't', 'ti', 'v', 'vi', 'xx', 'yy', 'zz', 'swap']
지원되는 게이트는 양자 하드웨어에서 실행되기 전에 네이티브 게이트로 컴파일해야 할 수 있습니다. 회로를 제출하면 Amazon Braket가이 컴파일을 자동으로 수행합니다.
예: 디바이스에서 지원하는 네이티브 게이트의 충실도를 프로그래밍 방식으로 검색
Braket 콘솔의 디바이스 페이지에서 충실도 정보를 볼 수 있습니다. 프로그래밍 방식으로 동일한 정보에 액세스하는 것이 도움이 되는 경우가 있습니다. 다음 코드는 QPU의 두 qubit 게이트 간에 두 게이트 충실도를 추출하는 방법을 보여줍니다.
# import the device module from braket.aws import AwsDevice device = AwsDevice("arn:aws:braket:us-west-1::device/qpu/rigetti/Ankaa-3") #specify the qubits a=10 b=11 edge_properties_entry = device.properties.standardized.twoQubitProperties['10-11'].twoQubitGateFidelity gate_name = edge_properties_entry[0].gateName fidelity = edge_properties_entry[0].fidelity print(f"Fidelity of the {gate_name} gate between qubits {a} and {b}: {fidelity}")
부분 측정
이전 예제에 따라 양자 회로의 모든 쿼비트를 측정했습니다. 그러나 개별 쿼비트 또는 쿼비트의 하위 집합을 측정할 수 있습니다.
예: 쿼비트 하위 집합 측정
이 예제에서는 대상 쿼비트가 있는 measure 명령을 회로 끝에 추가하여 부분 측정을 보여줍니다.
# Use the local state vector simulator device = LocalSimulator() # Define an example bell circuit and measure qubit 0 circuit = Circuit().h(0).cnot(0, 1).measure(0) # Run the circuit task = device.run(circuit, shots=10) # Get the results result = task.result() # Print the circuit and measured qubits print(circuit) print() print("Measured qubits: ", result.measured_qubits)
수동 qubit 할당
에서 양자 컴퓨터에서 양자 회로를 실행할 때 선택적으로 수동 qubit 할당을 사용하여 알고리즘에 사용되는 qubits를 제어할 Rigetti수 있습니다. Amazon Braket 콘솔
수동 qubit 할당을 사용하면 보다 정확하게 회로를 실행하고 개별 qubit 속성을 조사할 수 있습니다. 연구원과 고급 사용자는 최신 디바이스 보정 데이터를 기반으로 회로 설계를 최적화하고 더 정확한 결과를 얻을 수 있습니다.
다음 예제에서는 qubits 명시적으로 할당하는 방법을 보여줍니다.
circ = Circuit().h(0).cnot(0, 7) # Indices of actual qubits in the QPU my_task = device.run(circ, s3_location, shots=100, disable_qubit_rewiring=True)
자세한 내용은 GitHub의 Amazon Braket 예제
축어 컴파일
게이트 기반 양자 컴퓨터에서 양자 회로를 실행할 때 컴파일러가 수정 없이 정의된 대로 정확하게 회로를 실행하도록 지시할 수 있습니다. 축어적 컴파일을 사용하여 전체 회로를 지정된 대로 정확하게 보존하거나 특정 부분만 보존하도록 지정할 수 있습니다(Rigetti에서만 지원). 하드웨어 벤치마킹 또는 오류 완화 프로토콜을 위한 알고리즘을 개발할 때는 하드웨어에서 실행 중인 게이트 및 회로 레이아웃을 정확하게 지정할 수 있는 옵션이 필요합니다. 축어적 컴파일을 사용하면 특정 최적화 단계를 꺼서 컴파일 프로세스를 직접 제어할 수 있으므로 회로가 설계된 대로 정확하게 실행됩니다.
축어적 컴파일은 현재 Rigetti, IonQ및 IQM 디바이스에서 지원되며 네이티브 게이트를 사용해야 합니다. 축어적 컴파일을 사용하는 경우 디바이스의 토폴로지를 확인하여 연결된에서 게이트가 호출되고 회로가 하드웨어에서 지원되는 네이티브 게이트를 사용하는qubits지 확인하는 것이 좋습니다. 다음 예제에서는 디바이스에서 지원하는 네이티브 게이트 목록에 프로그래밍 방식으로 액세스하는 방법을 보여줍니다.
device.properties.paradigm.nativeGateSet
Rigetti의 경우 축어 컴파일과 함께 사용하도록 disableQubitRewiring=True를 설정하여 qubit 재배선 기능을 꺼야 합니다. 컴파일에서 축어 상자를 사용할 때가 disableQubitRewiring=False 설정된 경우 양자 회로는 검증에 실패하고 실행되지 않습니다.
회로에 대해 축어적 컴파일이 활성화되어 있고 이를 지원하지 않는 QPU에서 실행되는 경우 지원되지 않는 작업으로 인해 작업이 실패했음을 나타내는 오류가 생성됩니다. 더 많은 양자 하드웨어가 기본적으로 컴파일러 함수를 지원하므로이 기능은 이러한 디바이스를 포함하도록 확장됩니다. 축어적 컴파일을 지원하는 디바이스에는 다음 코드로 쿼리할 때 지원되는 작업으로 포함됩니다.
from braket.aws import AwsDevice from braket.device_schema.device_action_properties import DeviceActionType device = AwsDevice("arn:aws:braket:us-west-1::device/qpu/rigetti/Ankaa-3") device.properties.action[DeviceActionType.OPENQASM].supportedPragmas
축어 컴파일 사용과 관련된 추가 비용은 없습니다. Amazon Braket 요금 페이지에 지정된 현재 요금을 기준으로 Amazon Braket
참고
OpenQASM을 사용하여 IonQ 디바이스에 대한 회로를 쓰고 회로를 물리적 쿼비트에 직접 매핑하려는 경우 OpenQASM에서 disableQubitRewiring 플래그를 완전히 무시#pragma braket verbatim하므로를 사용해야 합니다.
노이즈 시뮬레이션
로컬 노이즈 시뮬레이터를 인스턴스화하려면 다음과 같이 백엔드를 변경할 수 있습니다.
device = LocalSimulator(backend="braket_dm")
두 가지 방법으로 노이즈가 많은 회로를 구축할 수 있습니다.
-
아래에서 위로 시끄러운 회로를 빌드합니다.
-
기존 무노이즈 회로를 만들고 전체적으로 노이즈를 주입합니다.
다음 예제에서는 탈분극 노이즈가 있는 단순 회로와 사용자 지정 Kraus 채널을 사용하는 접근 방식을 보여줍니다.
# Bottom up approach # apply depolarizing noise to qubit 0 with probability of 0.1 circ = Circuit().x(0).x(1).depolarizing(0, probability=0.1) # create an arbitrary 2-qubit Kraus channel E0 = scipy.stats.unitary_group.rvs(4) * np.sqrt(0.8) E1 = scipy.stats.unitary_group.rvs(4) * np.sqrt(0.2) K = [E0, E1] # apply a two-qubit Kraus channel to qubits 0 and 2 circ = circ.kraus([0,2], K)
# Inject noise approach # define phase damping noise noise = Noise.PhaseDamping(gamma=0.1) # the noise channel is applied to all the X gates in the circuit circ = Circuit().x(0).y(1).cnot(0,2).x(1).z(2) circ_noise = circ.copy() circ_noise.apply_gate_noise(noise, target_gates = Gate.X)
다음 두 예제와 같이 회로를 실행하는 것은 이전과 동일한 사용자 경험입니다.
예시 1
task = device.run(circ, s3_location)
Or
예시 2
task = device.run(circ_noise, s3_location)
자세한 예는 Braket 입문 노이즈 시뮬레이터 예제를 참조하세요.
